Arquetas | Prefabricados de hormigón

Sistema

Piezas modulares para configurar registros y pasos con distintas alturas

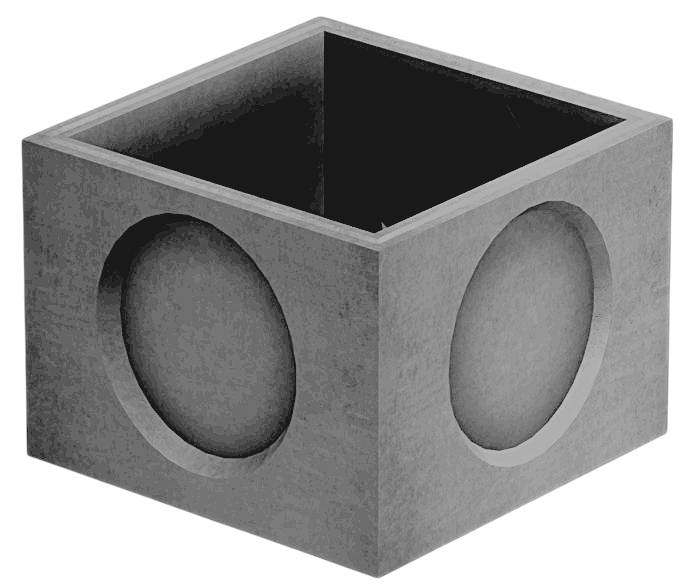

Arquetas de paso

Cuerpos prefabricados para instalaciones y canalizaciones con pasos laterales y varias combinaciones de medida interior, exterior, altura y número de ventanas.

Medidas40x40 a 150x150H: 45 a 105

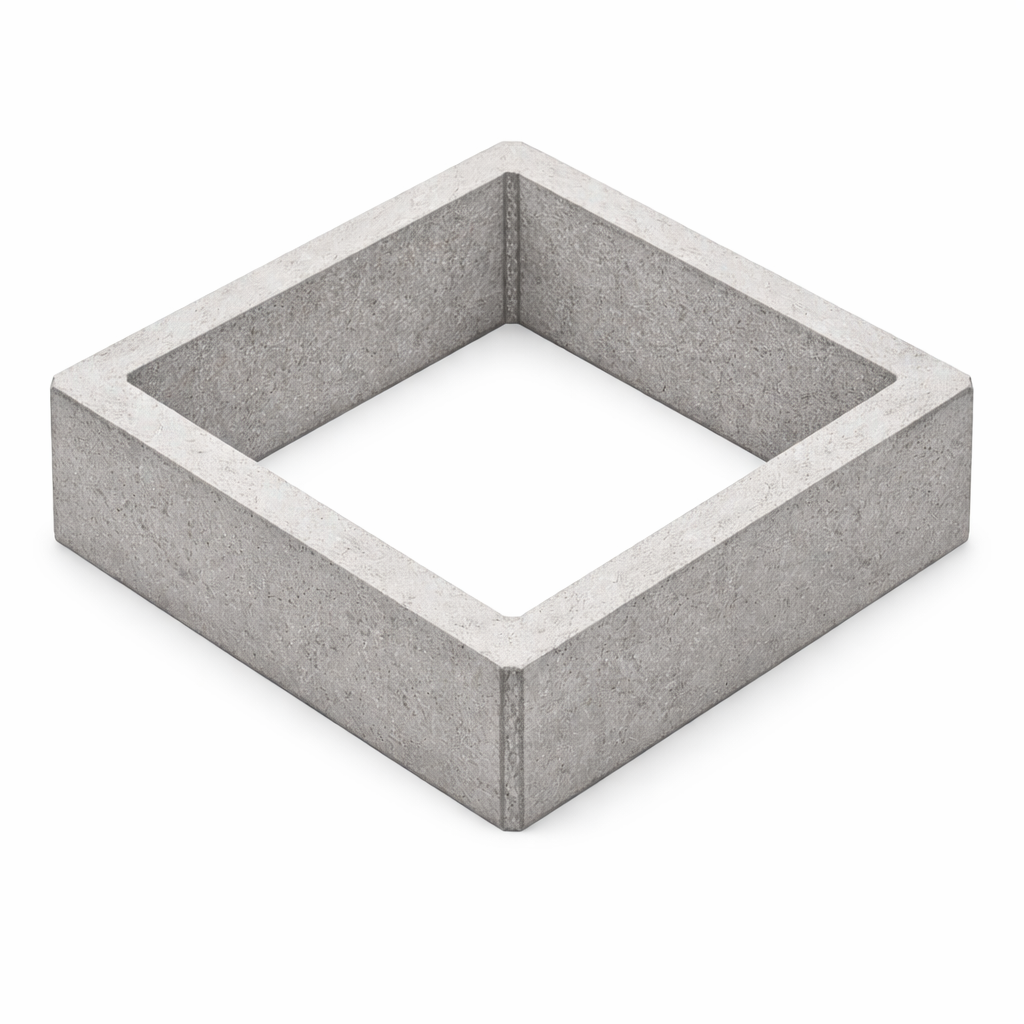

Suplementos para arquetas

Pieza complementaria para adaptar la cota final de la arqueta en obra sin perder la continuidad dimensional del conjunto.

Medidas40x40 a 150x150H: 20 a 50

Arquetas de paso sin fondo

Dimensiones y pesos para cuerpos abiertos de paso

Arqueta	Med. interior	Med. exterior	H	Ø ventanas	Nº ventanas	Peso
40	40x40	48x48	45	Ø 23	3	75
50	50x50	60x60	50	Ø 29	3	122
60	60x60	70x70	65	Ø 44	3	210
80	80x80	94x94	85	Ø 64	3	478
100	100x100	122x122	105	Ø 80	4	1082
120	120x120	140x140	105	Ø 80	4	1260
150	150x150	180x180	105	Ø 80	4	1900

Arquetas de paso con fondo

Versiones cerradas para recogida, derivación y registro

Arqueta	Med. interior	Med. exterior	H	Ø ventanas	Nº ventanas	Peso
40	40x40	48x48	45	Ø 23	3	85
50	50x50	60x60	50	Ø 29	3	155
60	60x60	70x70	65	Ø 44	3	252
80	80x80	94x94	85	Ø 64	3	574
100	100x100	122x122	105	Ø 80	4	1302
120	120x120	140x140	105	Ø 80	4	1625
150	150x150	180x180	105	Ø 80	4	2500

Suplemento para arquetas

Elementos de regulación de altura y ajuste de remate

Arqueta	Med. interior	Med. exterior	H	Peso
40	40x40	48x48	20	50
50	50x50	60x60	25	72
60	60x60	70x70	30	104
80	80x80	94x94	50	306
100	100x100	122x122	50	635
120	120x120	140x140	50	728
150	150x150	180x180	50	1350
